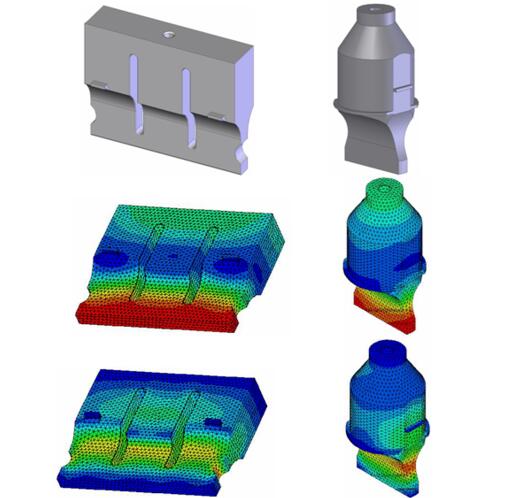

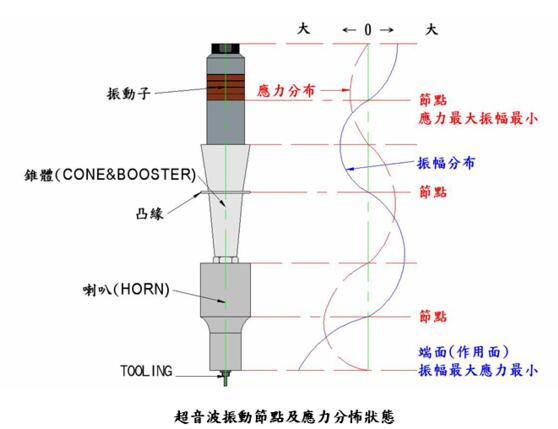

多數的超聲波系統都由超聲波換能器開始，具有擴大振幅的功能，由換能器所傳導的振幅，因變幅桿的增減益設計而增減。從振動部組的振動模式圖可以看出，超聲波振動系統的振動模態，換能器傳導振幅。透過變幅桿到超聲波焊頭在λ/2的超聲波共振系統中、換能器、變幅桿、超聲波焊頭都有振動節點，從超聲波振動節點及應力分怖狀態圖即能看出振動體節點處，振幅 小應力 大。

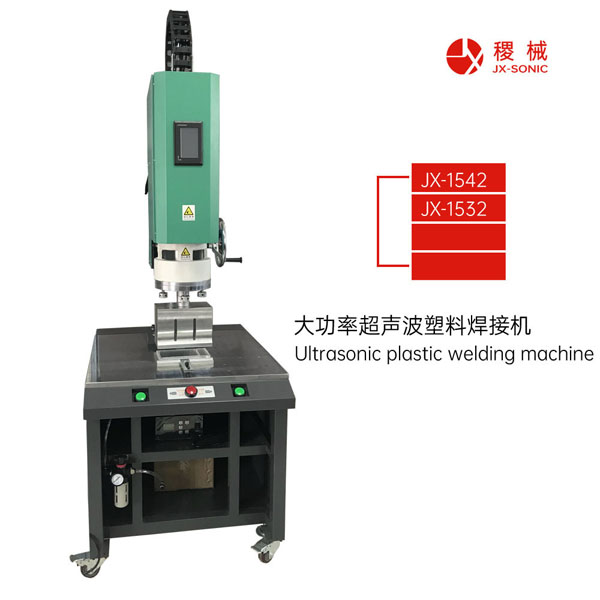

超聲波焊接機

超聲波模具

超聲波變幅桿振動節點的夾持設計，基本上滿足超聲波振動系統應用的需求。

超聲波振動單元

　　通常多數的超聲波振動系統應用上，都會選擇在變幅桿的振動節點上設計凸緣，以便于超聲波振動系統固定夾持，其主要考慮是有：

超聲波換能器設計夾持凸緣設計難度高；超聲波變幅桿振幅相對于超聲波焊頭是較小的，超聲波焊頭常需要拆換，固定夾持不利拆換。

超聲波系統在系統應用的設計，或各種類型加工的應用上，皆需有效穩固的固定；一套超聲波發振系統一般會包括發生器、換能器、變幅桿、超聲波焊頭。由于換能器、變幅桿、超聲波焊頭皆是共振體，因此固定的方法與位置，皆需精密設計，否則輕者影響超聲波振動系統的諧振，嚴重者甚至可能造成超聲波振動系統的破壞。
